首页 ∷ 隔离变压器 ∷ 进出口设备隔离变压器 ∷ 进出口设备专用三相隔离变压器
进出口设备专用三相隔离变压器

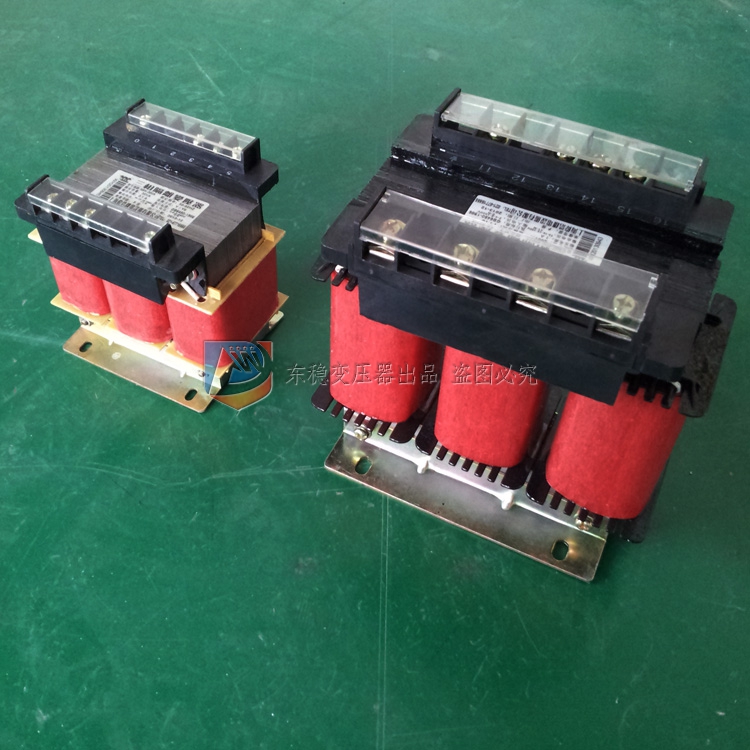

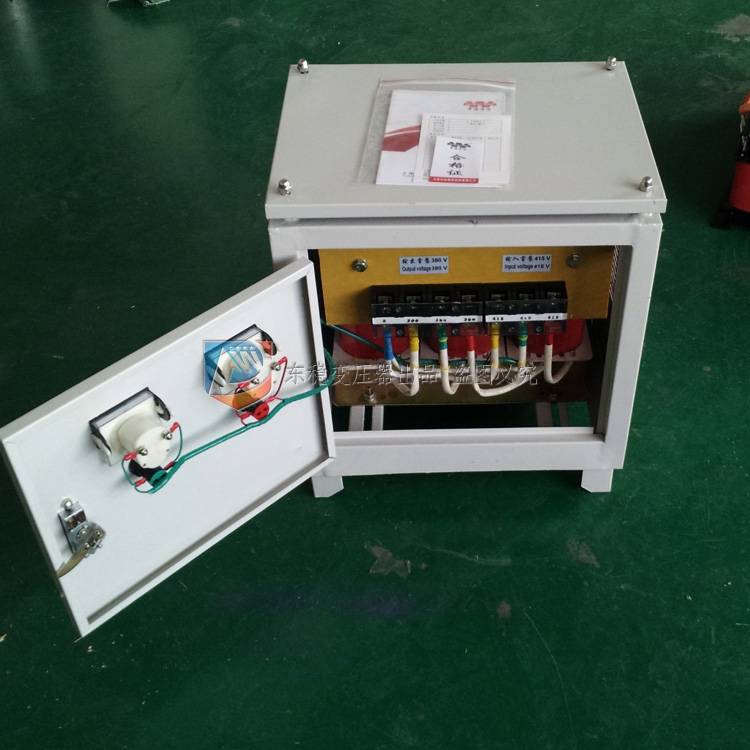

进出口设备专用三相隔离变压器

SG-F系列进出口设备专用三相隔离变压器是用于进口设备用电源、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
0.00
0.00

商品描述
SG-F系列进出口设备专用三相隔离变压器是用于进口设备用电源、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
进出口设备专用三相变压器产品概述
      SG-F系列进口设备配套三相干式隔离变压器是本厂在参照同类产品，结合我国国情的基础上生产的节能型干式隔离变压器，从100VA到2000KVA之间，符合IEC439、GB5226等标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能将达到国内外先进水平。SG-F系列三相干式隔离变压器适用于交流50Hz至60Hz，电压3300V以下的电路中，广泛用于日/本台/湾韩/国美/国进口设备用电源、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。

进出口设备专用三相变压器产品特点
       在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步加强免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

进出口设备专用三相变压器特性优点：
1、高度隔离；
2、N-G性能良好；
3、高度共模干扰抑制；
4、将△转换为Y或Y至△；
5、电压抽头容易转换；
6、按用户的特殊性能要求设计。

进出口设备专用三相变压器技术指标
1、输入额定电压：三相380V或单相380V或单相220V；
2、输出额定电压：三相220V/200V/208V/230V/480V或单相110V/120V/127V；
3、工作频率：50Hz-60Hz；
4、效率：95%；
5、温升：<60K；
6、波形畸变：<0.1%；
7、高压测试：5000V，1分钟无击穿；
8、绝缘电阻：绕阻对地绝缘电阻≥500M欧，初级对次级绝缘电阻≥500M欧。

进出口设备专用三相变压器外形及安装尺寸
型号 容量（KVA） 输出电压（V） 联接组别号 外形尺寸（mm）
输入 输出 开户式 防护式
Bmax Dmax Emax Bmax Dmax Dmax
SG-F-0.15 0.15
660
380
220
380
220
200
127
V/V
Y/yno(Y/yo)
Y/d(Y/)
D/Y(△/Y)
Y/d(△/△)
200 105 140 260 180 160
SG-F -0.3 0.3 180 110 180 260 180 160
SG-F -0.5 0.5 180 115 180 260 200 120
SG-F -0.75 0.75 230 130 200 260 250 260
SG-F-1 1 230 140 200 315 200 260
SG-F-1.5 1.5 230 155 200 355 290 280
SG-F-2 2 270 165 250
SG-F -2.5 2.5 270 175 250 370 290 300
SG-F-3 3 270 185 250
SG-F-4 4 300 180 285 510 400 550
SG-F-5 5 300 200 285
SG-F-10 10 370 210 240 560 430 600
SG-F-15 15 420 245 390 600 440 620
SG-F-20 20 540 320 450 650 440 650
SG-F-30 30 540 380 480 870 500 780
SG-F-40 40 750 350 520 960 550 810
SG-F-50 50
SG-F-60 60 800 450 650 1000 810 810
SG-F-80 80
SG-F-100 100 860 450 650 1050 810 810
SG-F-125 125 860 500 700
SG-F-160 160 950 600 800
SG-F-200 200 1000 680 850
SG-F-250 250 1050 700 850

进出口设备专用三相变压器使用条件：
1、适用海拔高度：≤5000m
2、环境温度：-15℃～+45℃
3、相对湿度：≤90%
4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
5、凡不符合上述使用条件的，应与我们协商确定。
