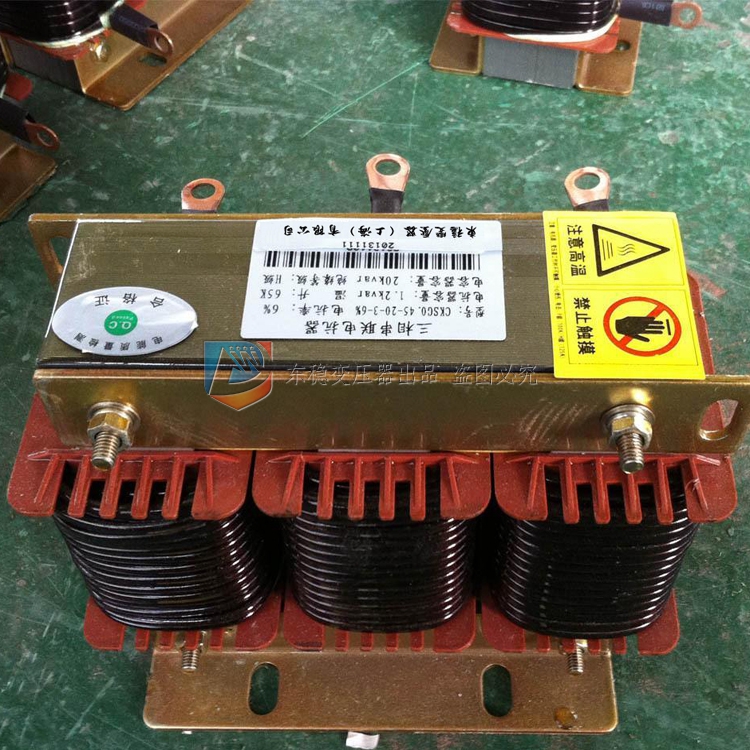

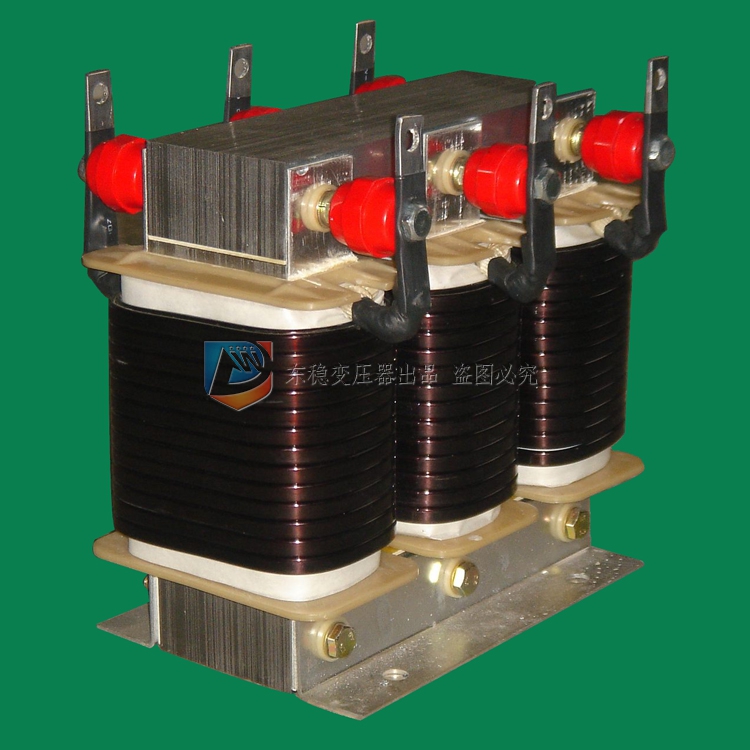

CKSG串联电抗器

CKSG串联干式铁心电抗器通常安装于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流，变流装置时，其产生的高次谐波会严重危害主变及其它电气设备的安全运行。电抗器与并联电容器组串联，用于限制电容器投、切过程中的涌流，有效地抑制电网电压畸变，以及高次谐波和操作过电压，保护电力电容器，对提高供电质量和电网可靠运行起到良好作用。

销售价格: 0.00

批发价格: 0.00

商品描述

CKSG串联干式铁心电抗器通常安装于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流，变流装置时，其产生的高次谐波会严重危害主变及其它电气设备的安全运行。电抗器与并联电容器组串联，用于限制电容器投、切过程中的涌流，有效地抑制电网电压畸变，以及高次谐波和操作过电压，保护电力电容器，对提高供电质量和电网可靠运行起到良好作用。

CKSG串联电抗器结构特点：
（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。
（2）改善长输电线路上的电压分布。
（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失。
（4）该电抗器分为三相和单相两种，均为铁心干式。
（5）铁心采用优质冷轧硅钢片，芯柱由多个气隙分为均匀小段，气隙采用环氧层压玻璃布板作间隙，采用专用粘接剂粘接，有效抑制硅钢片的磁致伸缩，降低噪音，同时保证电抗器气隙在运行过程中不发生变化，长期运行后电感不会偏移。线圈根据电流大小采用导线或箔进行绕制。
（6）电抗器的线圈和铁心组装成一体后经过预热、整体浸漆、热烘固化的工艺流程，即增加了机械强度，又有效起到防潮作用。专用透明浸渍漆可以直观地看到材质状况和工艺细节。
（7）电抗器的夹件，紧固件等均采用非磁性材料，并做了完全接地和绝缘，有效地降低了漏磁、涡流产生的附加损耗。
（8）电抗器具有较高的品质因数，确保了较好的滤波效果和较高的电磁特性。外露部件均采取了防腐处理，引出端子均经过镀锡处理或压花处理。

CKSG串联电抗器使用环境条件：
海拔高度不超过1000米（如超过1000米，可根据客户要求设计），
运行环境温度-30℃～+45℃，相对湿度不超过90%。
周围无有害气体，无易燃易爆物品。
周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

CKSG串联电抗器性能参数：
用于1000V以内系统。（如果高于1000V以上另行设计）；
电抗率的种类：1%、5%、6%、7%、12%、13%等；
额定绝缘水平3kV-1min；
正常运行时，电抗器温升不高于相应的国家标准；
电抗器的噪音不高于相应的标准；
电抗器能在不大于1.35倍工频额定电流下运行；
三相电抗器的任意两相电抗值偏差不大于2%；
常用耐温等级为B级，F级，H级。

铜线圈CKSG串联电抗器型号列表

规格型号	电容器额定电压	电抗率	额定电流	额定电感	外形尺寸	安装尺寸	重量
CKSG-0.6/0.45-6%	450	6%	12.83	3.867	210×180×200	100×100	12
CKSG-0.9/0.45-6%	450	6%	19.25	2.578	225×180×200	100×100	15
CKSG-1.2/0.45-6%	450	6%	25.66	1.934	255×180×240	100×100	19
CKSG-1.5/0.45-6%	450	6%	32.08	1.547	255×180×240	100×100	20
CKSG-1.8/0.45-6%	450	6%	38.49	1.289	270×180×240	100×100	23
CKSG-2.4/0.45-6%	450	6%	51.32	0.967	260×210×260	100×100	30
CKSG-3/0.45-6%	450	6%	64.15	0.773	285×210×260	160×120	33
CKSG-3.6/0.45-6%	450	6%	76.98	0.645	300×210×260	160×120	35
CKSG-4.2/0.45-6%	450	6%	89.81	0.552	300×210×260	160×120	40
CKSG-4.8/0.45-6%	450	6%	102.64	0.483	300×210×260	160×120	40
CKSG-5.4/0.45-6%	450	6%	115.47	0.43	300×240×260	160×140	50

铝线圈CKSG串联电抗器型号列表

规格型号	电容器额定电压	电抗率	额定电流	额定电感	外形尺寸	安装尺寸	重量
CKSGL-0.6/0.45-6%	450	6%	12.83	3.867	225×180×200	100×80	10
CKSGL-0.9/0.45-6%	450	6%	19.25	2.578	240×180×200	100×100	13
CKSGL-1.2/0.45-6%	450	6%	25.66	1.934	255×180×240	100×100	17
CKSGL-1.5/0.45-6%	450	6%	32.08	1.547	270×180×240	100×100	18
CKSGL-1.8/0.45-6%	450	6%	38.49	1.289	280×180×240	100×100	19
CKSGL-2.4/0.45-6%	450	6%	51.32	0.967	270×210×240	100×100	25
CKSGL-3/0.45-6%	450	6%	64.15	0.773	270×210×260	100×100	27
CKSGL-3.6/0.45-6%	450	6%	76.98	0.645	300×210×260	160×120	32
CKSGL-4.2/0.45-6%	450	6%	89.81	0.552	300×210×280	160×120	35
CKSGL-4.8/0.45-6%	450	6%	102.64	0.483	300×210×280	160×120	36
CKSGL-5.4/0.45-6%	450	6%	115.47	0.43	300×240×280	160×140	44
