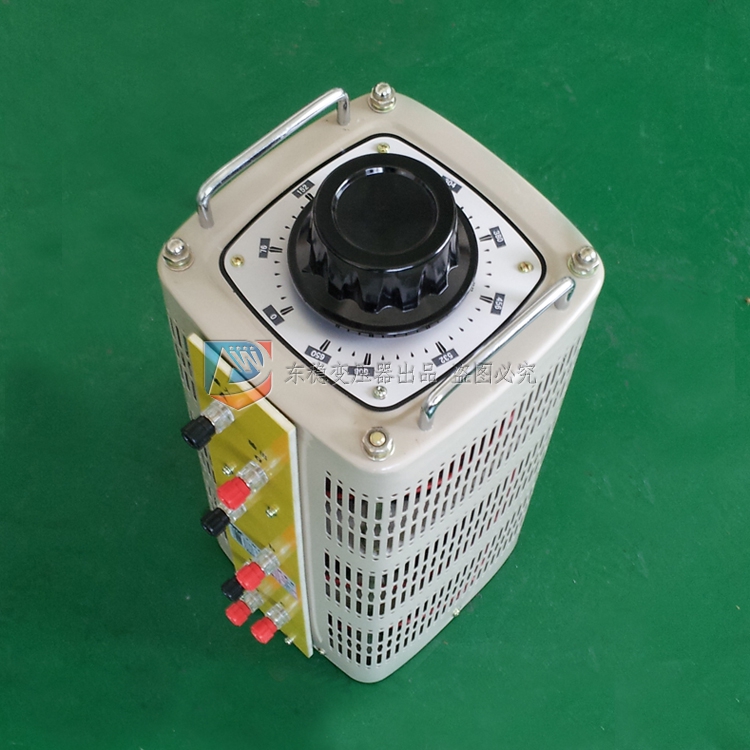

TSGC2接触式调压器

TDGC（2）、TSGC（2）接触式调压器具有外形美观、波形不失真、体积小、重量轻、效高、使用方便、运行可靠等特点，其性能更为优越。可用于工业（如化工、冶金、仪器仪表，机电制造、轻工等），科学实验，公用设备、家用电器中，以实现调压、控温、调速、调光及功率控制等目的，是一种理想的交流调压电源。

销售价格: 0.00

批发价格: 0.00

商品描述

TDGC（2）、TSGC（2）接触式调压器具有外形美观、波形不失真、体积小、重量轻、效高、使用方便、运行可靠等特点，其性能更为优越。可用于工业（如化工、冶金、仪器仪表，机电制造、轻工等），科学实验，公用设备、家用电器中，以实现调压、控温、调速、调光及功率控制等目的，是一种理想的交流调压电源。

TSGC2接触式调压器技术特征：
1）调压器基本原理
调压器就是匝数比连续可调的自耦变压器，当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，就可连续地改变匝数比，从而使输出电压平滑地从零调节到最大值。在环式自耦调压器的结构中，绕组用绝缘铜线单层绕在环式铁心上。线圈部分表面磨去绝缘层而成光滑平面，用电化石墨做成的电刷与它相接触。电刷可借手轮在导线表面旋转滑动，从而改变输出电压。电流容量大于10A者，有用两个或多个电刷并联的。
2）TSGC2接触式调压器主要结构
①单元结构：单相0.2KVA、10KVA调压器为调节器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定要工程的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩。
②单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。
③三相组装结构：三相调压器由三相同规格的单元同轴组装而成。
④电刷结构：3KVA及以下单元调压器，采用1～2块石墨电刷和散热良好的金属架，4KVA及以上的单元调压器，采用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧，当需要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地进行。

TSGC2接触式调压器使用条件：
1）环境温度：最高气温+40℃，最低气温-5℃；
2）海拔高度：调压器安装地点海拔高度不超过1000米；
3）空气相对湿度：最湿月的平均相对湿度为90%，同时该月的平均气温为25℃；
4）电源电压波形：电源电压波形为正弦波或近似于正弦波；
5）安装场所无严重影响调压器绝缘的气体、蒸气、化学性沉积、粉尘、污垢及其它爆炸性和侵蚀性介质；
6）安装场所应无严重的振动和颠簸；
7）室内使用；
8）不准并联使用。

TSGC2接触式调压器安装使用与维护：
1）新安装或长期不用的调压器，运行前必须用500伏兆欧表测量线圈对地的绝缘电阻，其值不低于5兆欧时才可安全使用，否则应进行热烘处理。热烘处理方法一般可用带电烘燥法或送入烘房烘燥，烘燥后应检查各紧固件是否松动，如有松动应加以紧固。
2）电源电压应符合调压器铭牌上的输入电压。
3）调压器必须良好接地，以保证安全。
4）使用时应经常注意输出电流不超过额定值，如有短时负荷，不能超过表2的规定，否则易使调压器寿命降低甚至烧毁。
5）使用时应缓慢均匀地旋转手柄，以免引起电刷损坏或产生火花。
6）应经常检查调压器的使用情况，如发现电刷磨损过多、缺损，应及时调换同种规格的电刷，并用零另砂纸垫在电刷下面转动手轮数次使电刷底面磨平，接触良好，方可使用，调换的铜石墨复合电刷必须严格符合规格化要求。
7）线圈与电刷接受的表面，应经常保持清洁，否则易引起打火花而烧坏线圈表面。如发现线圈表面烧有黑色斑点可用棉纱沾酒精（90%）擦拭，直至表面斑点除去为止。
8）从电源接到调压器，调压器到负载的导线和导线端子接头应接触很好，并能通过调压器额定电流。
9）搬运调压器时不得用手轮，而应用提手或将整个产品提起移动。
10）调压器需要横装在面板上，（仅限于单元调压器结构）或立装在其他底座上时可利用调压器底座的安装孔加以固定。
11）调压器应经常保持清洁不允许有水滴，油污等落入调压器内部，调压器应定时停电除去内部积聚的尘埃。

TSGC2接触式调压器型号及其含义：

TSGC2接触式调压器技术参数：

1）调压器基本参数按【表1】规定。

2）调压器额定（输出）容量计算公式为：P=m12×U2×10（KVA）；式中，P-调压器额定输出容量（KVA）；m-相数，单相m=1；三相m=3；I2-额定输出电流（A）U2最大输出电压（V）三相为线电压。

3）调压器绝缘等级：调压器等级等级为A级，线圈平均温升限值为60℃。

4）过负载能力，调压器允许短时间超过额定输出电流值，但不能超过【表2】的规定。

【表1】

型号	额定容量	相数	额定频率	额定输入电压	输出电压范围	额定输出电流
TDGC2-0.2	0.2	1	50	220	0～250	0.8
TDGC2-0.5	0.5	1	50	220	0～250	2
TDGC2-1	1	1	50	220	0～250	4
TDGC2-2	2	1	50	220	0～250	8
TDGC2-3	3	1	50	220	0～250	12
TDGC2-5	5	1	50	220	0～250	20
TDGC2-7	7	1	50	220	0～250	28
TDGC2-10	10	1	50	220	0～250	40
TDGC2-15	15	1	50	220	0～250	60
TDGC2-20	20	1	50	220	0～250	80
TDGC2-30	30	1	50	220	0～250	120
TSGC2-3	3	3	50	380	0～430	4
TSGC2-6	6	3	50	380	0～430	8
TSGC2-9	9	3	50	380	0～430	12
TSGC2-12	12	3	50	380	0～430	16
TSGC2-15	15	3	50	380	0～430	20
TSGC2-20	20	3	50	380	0～430	27
TSGC2-30	30	3	50	380	0～430	40

【表2】TSGC2接触式调压器外形、安装尺寸及重量表

型号	外形及安装尺寸(mm)									重量Kg
型号	L2	L1	H	H1	h	φ	d	D	R	重量Kg
TDGC2-0.2	130	115	125	90	23	100	4	8	172.5	2.4
TDGC2-0.5	150	132	136	98	23	116	4	8	172.5	3.3
TDGC2-1	207	182	158	120	30	156	5	12	172.5	6.1
TDGC2-2	207	182	190	140	30	156	5	12	92	8.5
TDGC2-3	235	210	198	140	36	190	6	12	92	11
TDGC2-5	272	245	248	182	36	218	8	16	112	15.5
TDGC2-7	350	320	262	192	36	290	8	16	131	26.5
TDGC2-10	350	320	262	192	36	290	8	16	131
TDGC2-15	395	320	505	420	36		10	16	172.5	28.8
TDGC2-20	395	320	505	420	36		10	16	172.5	53
TDGC2-30	395	320	730	645	36		10	16		59
TSGC2-3	207	182	450	396	30		8	12		88.5
TSGC2-6	207	182	557	490	30		8	12
TSGC2-9	235	210	567	490	36		8	12
TSGC2-12	272	245	681	616	36		10	16
TSGC2-15	272	245	681	616	36		10	16
TSGC2-20	350	320	730	645	36		10	16
TSGC2-30	350	320	730	645	36		10	16
